Gniazda siłowe: Jak wybrać idealne 4-pinowe czy 5-pinowe?

Gniazda siłowe, często nazywane trójfazowymi, to fundament bezpieczeństwa i wydajności w instalacjach elektrycznych o wysokim zapotrzebowaniu na moc. Ten przewodnik pomoże Ci zrozumieć kluczowe różnice między nimi, abyś mógł świadomie wybrać odpowiednie rozwiązanie do swojego warsztatu, gospodarstwa rolnego czy zasilania płyty indukcyjnej, zapewniając prawidłowe działanie urządzeń i minimalizując ryzyko awarii.

Gniazdo siłowe dlaczego właściwy wybór to fundament bezpieczeństwa i wydajności?

W kontekście instalacji elektrycznych, "siła" odnosi się do zasilania trójfazowego o napięciu 400V. Jest to rozwiązanie niezbędne dla urządzeń o znacznym zapotrzebowaniu na moc, gdzie standardowe napięcie 230V jest po prostu niewystarczające. Mowa tu o sprzętach takich jak spawarki, duże silniki elektryczne, przemysłowe maszyny produkcyjne czy nowoczesne płyty indukcyjne. Prawidłowe i bezpieczne działanie tych urządzeń jest wprost uzależnione od zastosowania odpowiednich gniazd siłowych. Błędny dobór gniazda może prowadzić do poważnych konsekwencji: od uszkodzenia podłączonego sprzętu, przez przeciążenie instalacji, aż po realne ryzyko pożaru lub porażenia prądem. Dlatego właśnie właściwy wybór gniazda siłowego to absolutny fundament bezpieczeństwa i wydajności każdej instalacji.

Jak czytać oznaczenia na gniazdach siłowych? Kluczowe parametry, które musisz znać

Rozszyfrowanie oznaczeń na gniazdach siłowych może wydawać się skomplikowane, ale klucz do zrozumienia tkwi w kilku podstawowych parametrach, które są standaryzowane. Pozwalają one nie tylko na identyfikację typu gniazda, ale przede wszystkim na jego prawidłowy dobór do konkretnego zastosowania.

• Prąd znamionowy: Jest to parametr określający maksymalne obciążenie, jakie gniazdo może bezpiecznie przenieść. Najczęściej spotykane wartości to 16A, które zazwyczaj wystarczają do urządzeń o mocy do około 11 kW, oraz 32A, przeznaczone dla urządzeń o mocy do około 22 kW. W zastosowaniach przemysłowych spotkać można również gniazda 63A i 125A, dedykowane do urządzeń o bardzo dużym zapotrzebowaniu na energię. Kluczowe jest dopasowanie amperażu gniazda do mocy podłączanego urządzenia zbyt niskie zabezpieczenie spowoduje zadziałanie wyłącznika, a zbyt wysokie może stanowić zagrożenie dla instalacji i sprzętu.
• Napięcie i kodowanie kolorami: Zgodnie z normą PN-EN 60309, dla gniazd trójfazowych pracujących pod napięciem 380-480V stosuje się kolor czerwony. Natomiast dla gniazd jednofazowych o napięciu 200-250V dedykowany jest kolor niebieski. To proste rozróżnienie kolorystyczne znacząco ułatwia szybką identyfikację napięcia i zapobiega pomyłkom.
• Standard PN-EN 60309: Ta europejska norma jest fundamentem bezpieczeństwa i kompatybilności. Określa ona nie tylko parametry techniczne, ale także kolorystykę i konstrukcję wtyczek i gniazd. Dzięki niej mamy pewność, że gniazdo wyprodukowane zgodnie z tą normą będzie pasować do urządzeń innych producentów i spełni określone wymogi bezpieczeństwa. Według danych ise.pl, norma ta zapewnia standaryzację parametrów technicznych, kolorystyki i konstrukcji.

Zrozumienie tych oznaczeń pozwala na świadomy wybór i pewność, że instalacja będzie działać prawidłowo i bezpiecznie.

Gniazdo 4-pinowe czy 5-pinowe? Najważniejsza decyzja przy wyborze

Jednym z kluczowych wyborów przy zakupie gniazda siłowego jest decyzja między wersją 4-pinową a 5-pinową. Różnica ta ma fundamentalne znaczenie dla kompatybilności z instalacją i podłączanymi urządzeniami.

• Gniazda 4-pinowe (3P+PE): Posiadają one trzy styki fazowe oraz jeden styk ochronny (PE Protective Earth). Ich zastosowanie jest ograniczone głównie do starszych instalacji elektrycznych typu TN-C, gdzie przewód neutralny i ochronny są połączone w jeden przewód (PEN). Gniazda te są również stosowane do zasilania niektórych silników trójfazowych, które z natury nie wymagają podłączenia przewodu neutralnego. Jednakże, w kontekście nowoczesnych urządzeń, gniazda 4-pinowe mają swoje ograniczenia i mogą nie być wystarczające.
• Gniazda 5-pinowe (3P+N+PE): Są one wyposażone w trzy styki fazowe, styk neutralny (N Neutral) oraz styk ochronny (PE). To właśnie gniazda 5-pinowe stanowią standard w nowoczesnych instalacjach elektrycznych i są wymagane przez zdecydowaną większość współczesnych urządzeń. Ich główna zaleta polega na tym, że umożliwiają one nie tylko pobór napięcia trójfazowego 400V (między fazami), ale także napięcia jednofazowego 230V (pomiędzy fazą a przewodem neutralnym). Dzięki temu jedno gniazdo może zasilać zarówno urządzenia trójfazowe, jak i te wymagające standardowego zasilania 230V.

W praktyce, jeśli nie jesteś pewien typu swojej instalacji, zawsze bezpieczniej jest wybrać gniazdo 5-pinowe. Pozwoli to uniknąć problemów z kompatybilnością w przyszłości. Rozpoznanie typu instalacji w budynku może polegać na sprawdzeniu, czy w rozdzielnicy znajduje się osobny przewód neutralny. W przypadku wątpliwości, najlepiej skonsultować się z elektrykiem.

Stopień ochrony IP: Jakie gniazdo wybrać do garażu, a jakie na plac budowy?

Stopień ochrony IP (Ingress Protection) to kluczowy wskaźnik określający, jak dobrze dane urządzenie, w tym przypadku gniazdo siłowe, jest zabezpieczone przed wpływem czynników zewnętrznych, takich jak pył i woda. Pierwsza cyfra w oznaczeniu IP informuje o ochronie przed ciałami stałymi, a druga o ochronie przed wodą. Wybór odpowiedniego stopnia ochrony jest niezbędny, aby zapewnić bezpieczeństwo i trwałość instalacji w różnych warunkach.

• IP44: Jest to jeden z najczęściej spotykanych stopni ochrony dla gniazd siłowych. Oznacza on ochronę przed ciałami stałymi o średnicy większej niż 1 mm (np. druty, śrubki) oraz przed bryzgami wody padającymi pod dowolnym kątem. Gniazda z tym oznaczeniem są wystarczające do większości zastosowań wewnętrznych, w suchych pomieszczeniach, takich jak warsztaty, garaże (jeśli nie są narażone na bezpośrednie zalanie) czy piwnice. Sprawdzają się również w miejscach pod zadaszeniem, gdzie nie są narażone na bezpośrednie działanie deszczu.
• IP67 i wyższe: Oznaczenie IP67 jest znacznie bardziej restrykcyjne. Pierwsza cyfra "6" oznacza całkowitą pyłoszczelność, co jest niezwykle ważne w miejscach, gdzie występuje duże zapylenie, np. na placach budowy, w tartakach czy w niektórych gospodarstwach rolnych. Druga cyfra "7" gwarantuje odporność na krótkotrwałe zanurzenie w wodzie (do 1 metra głębokości przez 30 minut). Gniazda o takim stopniu ochrony są niezbędne w miejscach narażonych na bezpośrednie działanie wody, takie jak zewnętrzne punkty zasilania, myjnie samochodowe, czy wspomniane już gospodarstwa rolne i place budowy.

Dobór gniazda z odpowiednim stopniem ochrony IP to inwestycja w bezpieczeństwo i niezawodność działania sprzętu, zwłaszcza w trudnych warunkach środowiskowych.

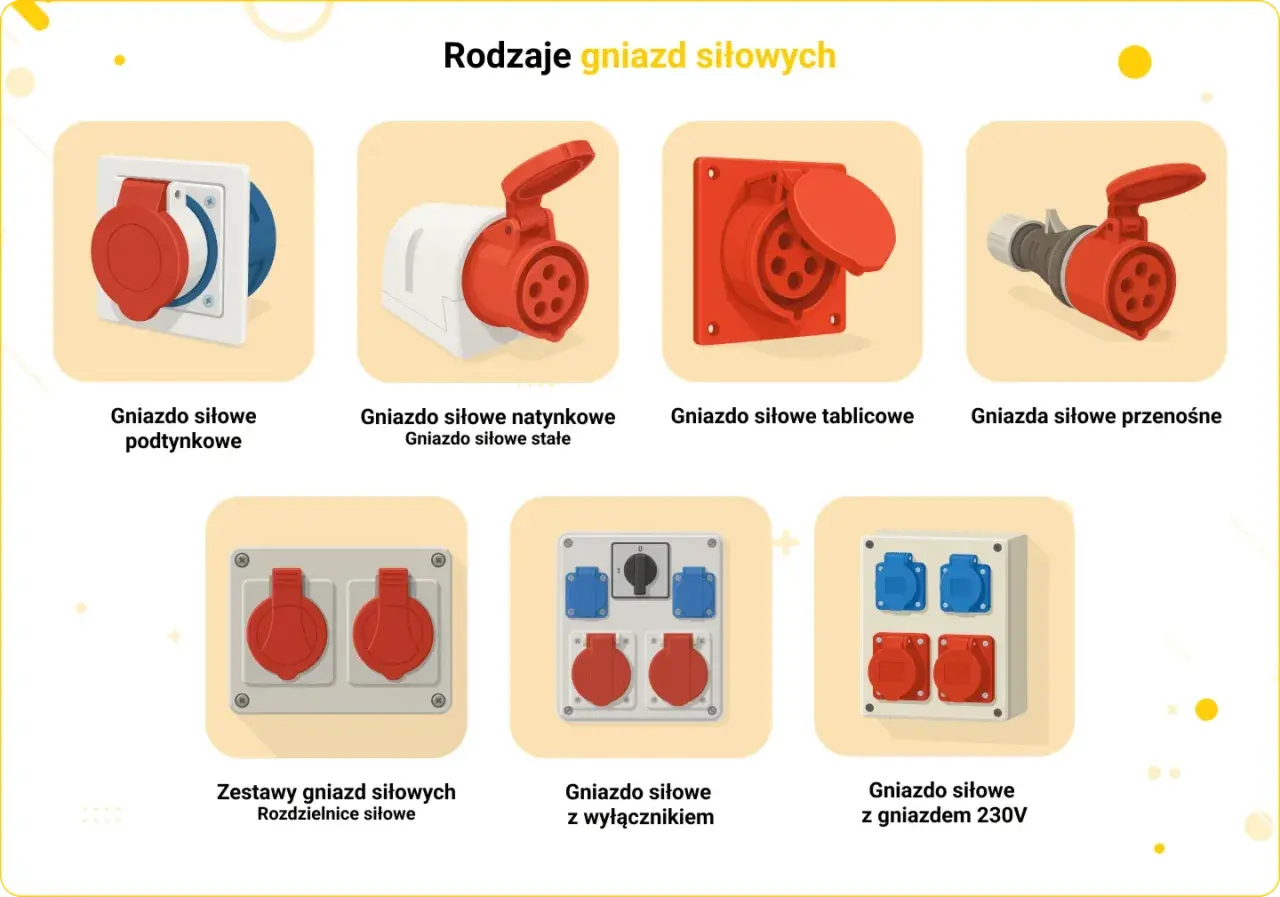

Praktyczny podział gniazd siłowych ze względu na sposób montażu

Gniazda siłowe różnią się nie tylko parametrami elektrycznymi, ale także konstrukcją i sposobem montażu, co determinuje ich zastosowanie w konkretnych miejscach.

• Gniazda stałe: Są to najczęściej spotykane typy, montowane na stałe w instalacji elektrycznej.
  • Natynkowe: Charakteryzują się prostym montażem bezpośrednio na powierzchni ściany. Są one często wybierane w miejscach, gdzie estetyka nie jest priorytetem, a liczy się łatwość instalacji i dostępność. Typowe zastosowania to warsztaty, piwnice, garaże.
  • Podtynkowe: Montowane są wewnątrz ściany, co zapewnia znacznie bardziej estetyczny wygląd instalacji. Są idealne do pomieszczeń mieszkalnych, biurowych czy warsztatów, gdzie ważna jest dyskrecja i estetyka wykonania.
• Gniazda przenośne: Te gniazda są częścią mobilnych zestawów, takich jak przedłużacze siłowe. Pozwalają na elastyczne zasilanie urządzeń w różnych lokalizacjach, co jest szczególnie przydatne na placach budowy, w rolnictwie, podczas imprez plenerowych czy w pracach wymagających przemieszczania się.
• Gniazda tablicowe: Są one przeznaczone do montażu wewnątrz rozdzielnic elektrycznych, szaf sterowniczych i skrzynek zasilających. Stanowią one punkt poboru mocy dla bardziej złożonych instalacji i maszyn, będąc niejako "sercem" profesjonalnych systemów zasilania.

Wybór odpowiedniego typu montażu zależy od specyfiki miejsca instalacji i przeznaczenia gniazda.

Typowe zastosowania gniazd siłowych przykłady z życia wzięte

Aby lepiej zrozumieć praktyczne zastosowanie gniazd siłowych, przyjrzyjmy się kilku typowym scenariuszom, w których odpowiedni dobór parametrów jest kluczowy:

• Płyta indukcyjna w kuchni: Nowoczesne płyty indukcyjne, ze względu na dużą moc, często wymagają zasilania trójfazowego. Zazwyczaj jest to gniazdo 5-pinowe (3P+N+PE), o prądzie znamionowym 16A lub 32A, w zależności od mocy samej płyty. Jest to rozwiązanie zapewniające stabilne i bezpieczne zasilanie tego energochłonnego urządzenia.
• Warsztat i garaż: W takich miejscach często podłączamy urządzenia o dużym poborze mocy, jak spawarki, kompresory czy piły stołowe. Tutaj kluczowy jest wybór między gniazdem 4- a 5-pinowym jeśli instalacja jest starsza typu TN-C, może być potrzebne 4-pinowe, ale dla nowoczesnych urządzeń i instalacji 5-pinowe jest standardem. Prąd znamionowy 16A lub 32A będzie zależał od mocy maszyn. Stopień ochrony IP44 jest zazwyczaj wystarczający, chyba że warsztat jest narażony na wilgoć lub duże zapylenie, wtedy warto rozważyć IP67.
• Rolnictwo i budowa: Te środowiska stawiają przed gniazdami siłowymi wysokie wymagania. Konieczny jest wysoki stopień ochrony IP, często IP67 lub nawet wyższy, aby zapewnić odporność na kurz, pył i wodę. Solidna konstrukcja gniazda jest równie ważna. Często stosuje się również wyższe prądy znamionowe, takie jak 32A czy 63A, do zasilania maszyn rolniczych (np. pompy, linie technologiczne) czy ciężkiego sprzętu budowlanego.

Praktyczne przykłady pokazują, że świadomy wybór gniazda siłowego, uwzględniający wszystkie wymienione parametry, jest niezbędny do zapewnienia bezpieczeństwa i efektywności pracy.
