Łączenie zbrojenia w narożnikach to jeden z tych etapów budowy, który często jest niedoceniany, a ma fundamentalne znaczenie dla bezpieczeństwa i trwałości całej konstrukcji żelbetowej. Jako inżynier z wieloletnim doświadczeniem, wielokrotnie widziałem, jak pozorna drobnostka w tym miejscu może prowadzić do poważnych problemów w przyszłości. Dlatego postanowiłem przygotować ten kompleksowy poradnik, który rozwieje wszelkie wątpliwości i pomoże Ci zrozumieć, dlaczego poprawne wykonanie tych połączeń jest tak kluczowe.
Dlaczego poprawne łączenie zbrojenia w narożnikach to fundament bezpieczeństwa konstrukcji
Narożniki w każdej konstrukcji żelbetowej to miejsca o szczególnym znaczeniu. Są to punkty krytyczne, w których następuje nie tylko koncentracja naprężeń, ale także zmiana kierunku przenoszenia sił. Wyobraź sobie, że siły te próbują "rozepchnąć" narożnik na zewnątrz lub "ściągnąć" go do środka bez odpowiedniego zbrojenia, które by tym siłom przeciwdziałało, konstrukcja jest narażona na uszkodzenia. Błędy popełnione w tym newralgicznym punkcie mogą prowadzić do powstawania pęknięć w betonie, co z kolei znacząco osłabia nośność całej konstrukcji, a w skrajnych przypadkach może nawet skutkować jej awarią. Dlatego właśnie tak ważne jest, aby poświęcić im należytą uwagę.
Jak siły "płyną" przez narożnik i dlaczego to newralgiczny punkt
W narożnikach konstrukcji żelbetowych dochodzi do złożonych zjawisk naprężeniowych. Siły ściskające i rozciągające, które przenoszone są przez poszczególne elementy (np. ściany, stropy, ławy fundamentowe), w narożniku muszą znaleźć swoje nowe drogi przepływu. Stalowe pręty zbrojeniowe, umieszczone w betonie, przejmują te obciążenia. W narożnikach często pojawiają się dodatkowe siły rozciągające, które wynikają ze zmiany kierunku działania momentów zginających. Aby konstrukcja mogła bezpiecznie przenosić te obciążenia, zbrojenie musi być wykonane w sposób zapewniający ciągłość i odpowiednią wytrzymałość w tym newralgicznym miejscu. Jest to jak układanie dróg dla sił jeśli droga jest źle zaprojektowana lub przerwana, pojawiają się zatory i uszkodzenia.
Skutki błędów w zbrojeniu naroży od pęknięć po utratę nośności
Konsekwencje niewłaściwego zbrojenia narożników mogą być bardzo dotkliwe. Najczęściej obserwujemy powstawanie ukośnych pęknięć w betonie, które biegną od wierzchołka narożnika. Te pęknięcia nie tylko szpecą konstrukcję, ale przede wszystkim osłabiają jej integralność. Zmniejsza się wówczas zdolność betonu do przenoszenia obciążeń, a stal zbrojeniowa może zacząć korodować, jeśli pęknięcia są na tyle szerokie, że woda i agresywne substancje dostaną się do jej wnętrza. W dłuższej perspektywie może to prowadzić do obniżenia nośności konstrukcji, skrócenia jej żywotności, a w najgorszym scenariuszu do katastrofy budowlanej. Dlatego tak ważne jest, aby przywiązywać wagę do detali.
Kluczowe metody łączenia prętów w narożach którą i kiedy wybrać
W praktyce budowlanej stosuje się kilka podstawowych metod łączenia prętów zbrojeniowych w narożnikach. Wybór odpowiedniej techniki zależy od wielu czynników, takich jak średnica prętów, dostępna przestrzeń, wymagania konstrukcyjne oraz oczywiście względy ekonomiczne. Każda z tych metod ma swoje specyficzne zastosowania i wymaga precyzyjnego wykonania, aby zapewnić pełną współpracę zbrojenia z betonem.
Metoda na zakład klasyka na budowie, która wymaga dyscypliny
Połączenie na zakład to zdecydowanie najczęściej stosowana metoda, głównie ze względu na jej prostotę i ekonomiczność. Polega ona na odpowiednim zazębianiu się prętów, czyli na ułożeniu ich tak, aby zachodziły na siebie na określonej długości. Ta długość, zwana długością zakładu, jest kluczowa i zazwyczaj wynosi od 40 do 60-krotności średnicy łączonych prętów (oznaczanej jako φ). Ważne jest, aby zapewnić odpowiednią ilość miejsca w deskowaniu, aby pręty mogły być swobodnie ułożone i nie przesuwały się podczas betonowania. Metoda ta wymaga jednak dużej dyscypliny wykonawczej niedotrzymanie wymaganej długości zakładu jest jednym z najczęstszych błędów, który znacząco osłabia połączenie.
Złączki mechaniczne precyzja i pewność tam, gdzie brakuje miejsca
Złączki mechaniczne to rozwiązanie, które staje się coraz popularniejsze, zwłaszcza w bardziej zaawansowanych technologicznie projektach. Choć są one droższe od tradycyjnego zakładu, oferują wysoką precyzję i pewność połączenia. Ich główną zaletą jest to, że nie wymagają tak dużej przestrzeni jak zakład, co czyni je idealnym wyborem w miejscach o ograniczonej dostępności, na przykład przy stosowaniu prętów o bardzo dużych średnicach lub w ciasnych narożnikach. Złączki mechaniczne zapewniają równomierne przenoszenie obciążeń i są mniej wrażliwe na błędy wykonawcze niż zakład. To rozwiązanie technologicznie czyste i niezawodne.

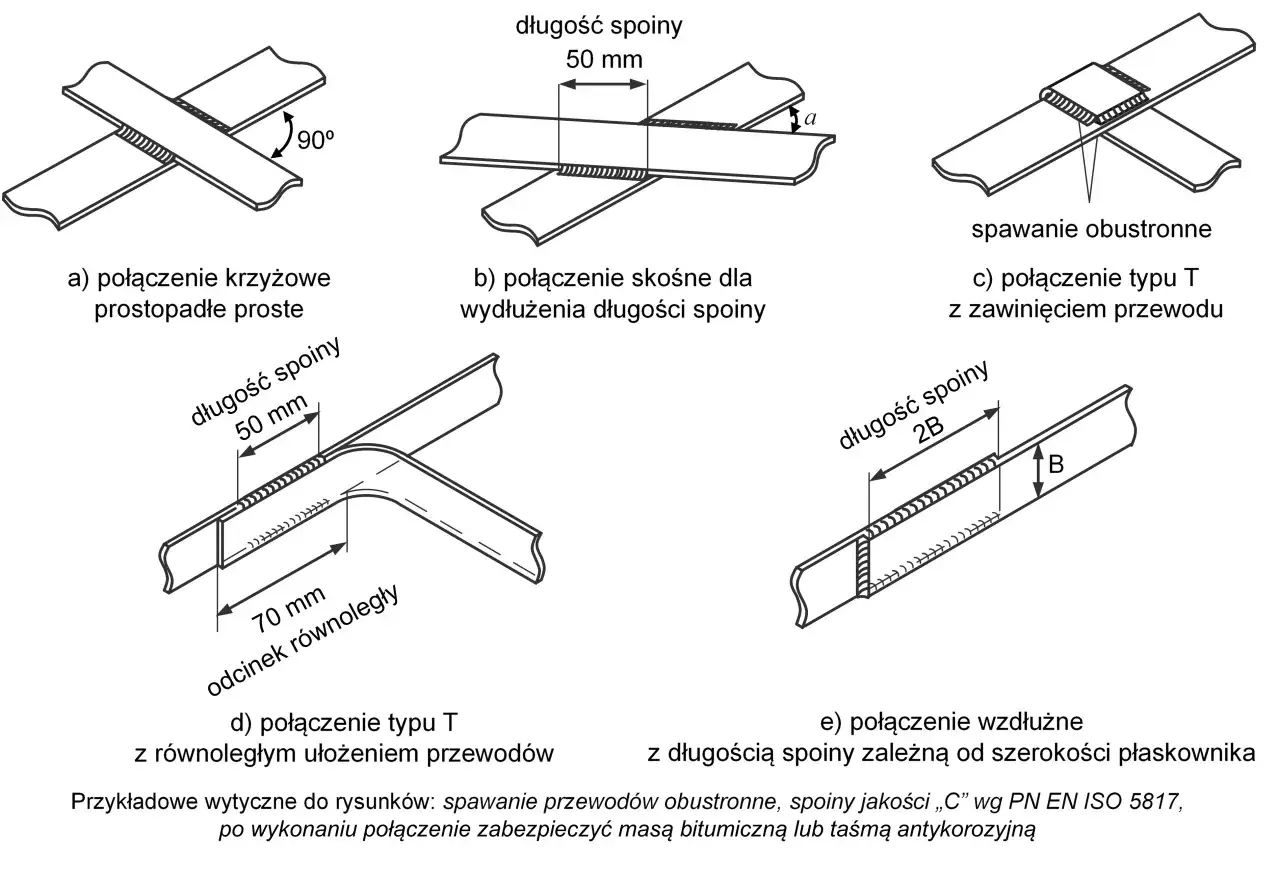

Spawanie prętów rozwiązanie dla profesjonalistów w specyficznych warunkach
Spawanie prętów zbrojeniowych jest metodą stosunkowo rzadko wykorzystywaną w budownictwie monolitycznym, czyli na budowach wylewanych na miejscu. Znajduje ono jednak zastosowanie w prefabrykacji, gdzie elementy zbrojenia są przygotowywane w kontrolowanych warunkach fabrycznych. Spawanie wymaga posiadania specjalistycznych uprawnień przez wykonawców oraz ścisłego przestrzegania reżimu technologicznego, aby zapewnić odpowiednią wytrzymałość połączenia. Jest to rozwiązanie, które pozwala na uzyskanie bardzo mocnych i sztywnych połączeń, ale jego stosowanie na budowie wiąże się z większymi wymaganiami co do kwalifikacji ekipy i kontroli jakości.
Zbrojenie narożników w praktyce od ławy fundamentowej po wieniec stropowy
Praktyczne zastosowanie zasad zbrojenia narożników różni się w zależności od konkretnego elementu konstrukcyjnego. Niezależnie od tego, czy pracujemy nad fundamentami, ścianami, czy stropami, kluczowe jest zapewnienie ciągłości zbrojenia i prawidłowe przenoszenie sił. W tym celu często stosuje się dodatkowe pręty, które mają specjalne kształty, takie jak litera L lub U, aby skutecznie "przejąć" naprężenia w narożach.

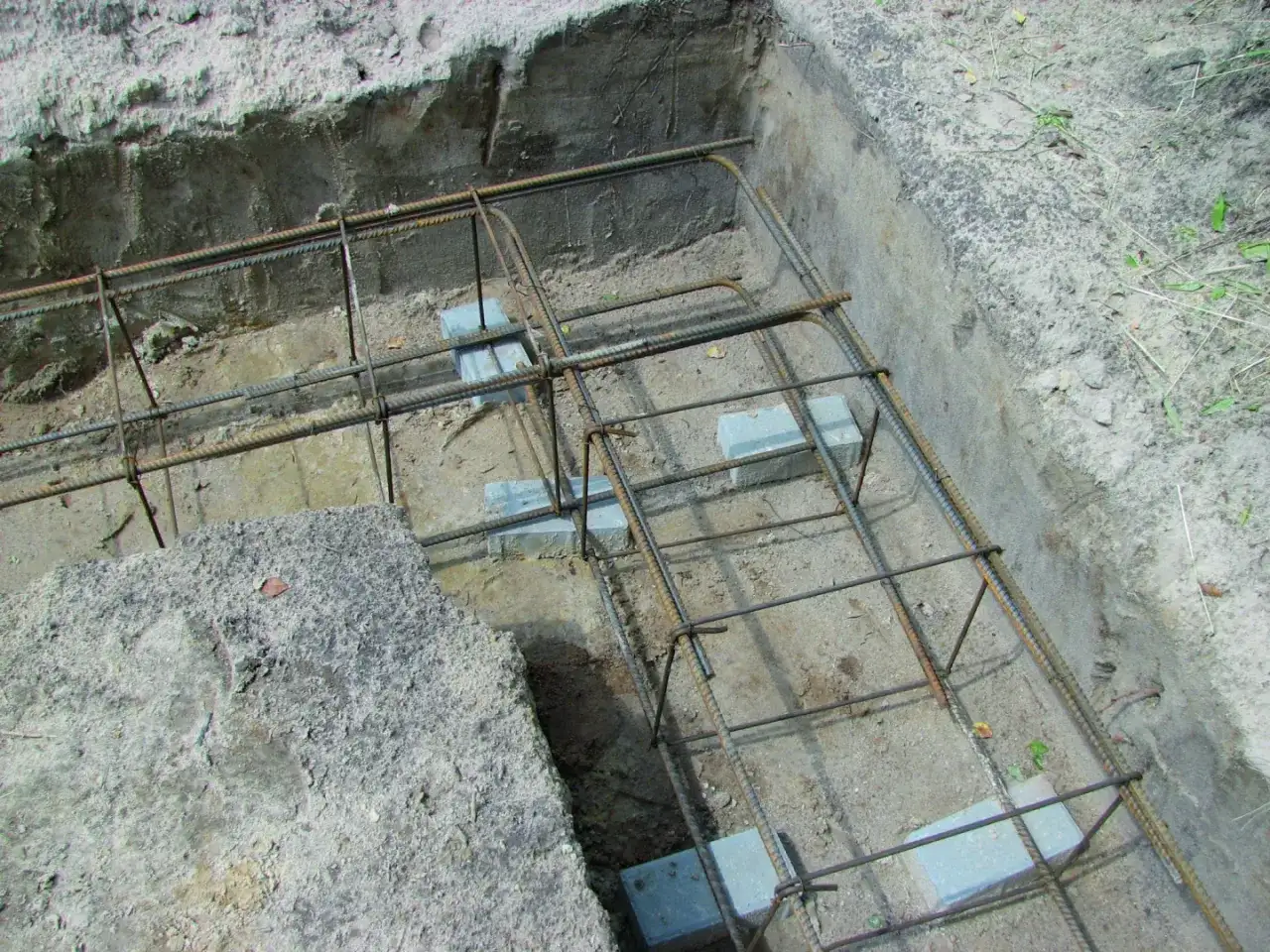

Narożnik ławy fundamentowej jak zapewnić ciągłość zbrojenia głównego

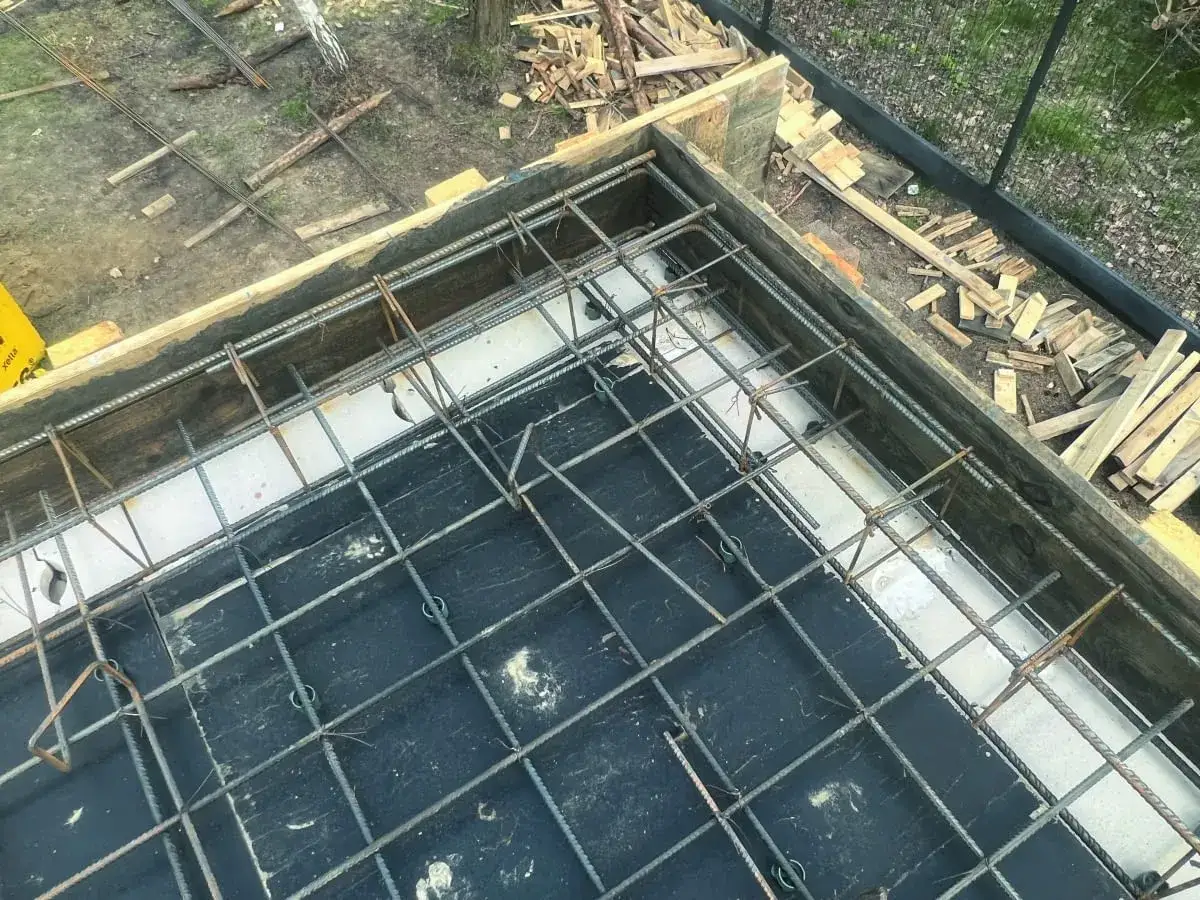

W przypadku ław fundamentowych, narożniki są miejscem, gdzie zbrojenie musi być szczególnie starannie wykonane, aby efektywnie przenosić obciążenia z całej konstrukcji na grunt. Kluczowe jest zapewnienie ciągłości zbrojenia głównego, które biegnie wzdłuż ławy. Zazwyczaj osiąga się to poprzez odpowiednie wygięcie prętów lub zastosowanie dodatkowych prętów w kształcie litery L, które wchodzą w narożnik i łączą zbrojenie z sąsiednich ramion ławy. Należy również pamiętać o odpowiednim rozmieszczeniu strzemion, które spinają pręty główne i zapobiegają ich wyboczeniu.
Narożnik płyty żelbetowej na co zwrócić szczególną uwagę przy zbrojeniu górnym i dolnym
Płyty żelbetowe, takie jak stropy czy fundamentowe, również wymagają szczególnej uwagi w narożnikach. Tutaj mamy do czynienia ze zbrojeniem zarówno dolnym, jak i górnym. W strefie dolnej narożnika dominują siły rozciągające, które muszą być przejęte przez odpowiednio ułożone pręty. W strefie górnej narożnika pojawiają się siły ściskające, ale także momenty zginające, które wymagają zastosowania dodatkowych prętów lub odpowiedniego wygięcia prętów głównych. Należy zwrócić uwagę na to, aby zbrojenie górne i dolne było ze sobą odpowiednio powiązane i zapewniało ciągłość przenoszenia obciążeń.
Połączenia belek i wieńców (węzły typu L i T) detale, które decydują o nośności
Węzły typu L i T, czyli miejsca, gdzie belki łączą się ze sobą lub z innymi elementami konstrukcyjnymi, są równie ważne jak narożniki. W tych miejscach również dochodzi do koncentracji naprężeń i zmiany kierunku przenoszenia sił. Precyzyjne wykonanie zbrojenia w tych punktach, często z wykorzystaniem prętów odgiętych lub specjalnych kształtek, decyduje o nośności całej konstrukcji. Niewłaściwe połączenie w węźle może stać się "wąskim gardłem", które ogranicza wytrzymałość całego systemu.
Rola prętów odgiętych i kształtek L/U w skutecznym transferze sił
Pręty odgięte oraz kształtki w kształcie litery L i U odgrywają nieocenioną rolę w skutecznym transferze sił w narożnikach i innych strefach zmian kierunku. Te specjalnie uformowane elementy zbrojeniowe pozwalają na płynne "przejęcie" sił rozciągających, które próbują rozciągnąć beton w narożniku. Zamiast przenosić siłę prosto, pręt odgięty lub kształtka L/U kieruje ją wzdłuż swojej krzywizny, rozkładając naprężenia na większą powierzchnię i zapobiegając powstawaniu pęknięć. Są one niezbędne do zapewnienia ciągłości zbrojenia i prawidłowego działania konstrukcji.
Zasady sztuki budowlanej i normy co Eurokod 2 mówi o zbrojeniu naroży
Wszystkie te praktyczne aspekty zbrojenia narożników są ściśle regulowane przez normy budowlane, przede wszystkim przez Eurokod 2, który stanowi podstawę projektowania konstrukcji betonowych w Europie. Przestrzeganie tych zasad to nie tylko wymóg formalny, ale przede wszystkim gwarancja bezpieczeństwa. Kluczowe znaczenie mają tu odpowiednie zakotwienie prętów, właściwa otulina betonowa oraz odpowiednie zagęszczenie strzemion.
Obliczanie długości zakładu i zakotwienia klucz do prawidłowego połączenia
Prawidłowe obliczenie długości zakładu i zakotwienia prętów jest absolutnie fundamentalne. Długość zakładu musi być wystarczająca, aby stal mogła przenieść pełne naprężenie z jednego pręta na drugi poprzez przyczepność do betonu. Podobnie zakotwienie, czyli sposób, w jaki pręt jest zakończony w betonie (np. poprzez zagięcie lub kotwę), musi zapewniać odpowiednią siłę trzymającą. Eurokod 2 podaje szczegółowe wytyczne dotyczące tych obliczeń, uwzględniając rodzaj betonu, średnicę pręta, jego klasę wytrzymałości oraz warunki obciążenia. Niedostateczne zakotwienie lub zbyt krótki zakład to prosta droga do osłabienia połączenia.
Minimalna otulina betonowa dlaczego jest tak ważna dla trwałości zbrojenia
Otulina betonowa, czyli warstwa betonu otaczająca pręt zbrojeniowy, pełni dwie kluczowe funkcje. Po pierwsze, chroni stal przed korozją, która jest głównym czynnikiem degradującym konstrukcje żelbetowe. Po drugie, zapewnia odpowiednią przyczepność między stalą a betonem, co jest niezbędne do ich współpracy. Eurokod 2 określa minimalne grubości otuliny w zależności od klasy ekspozycji środowiskowej i rodzaju elementu konstrukcyjnego. Zazwyczaj wynosi ona od 25 mm do 50 mm. Zbyt mała otulina, poniżej wymaganej normą, naraża zbrojenie na szybką korozję i osłabia przyczepność.
Przeczytaj również: Czym uszczelnić stare okna, aby poprawić izolację i komfort?
Rola strzemion w strefie narożnej jak je prawidłowo zagęszczać, by spiąć konstrukcję
Strzemiona, czyli poprzeczne elementy zbrojenia, odgrywają kluczową rolę w strefach narożnych i innych obszarach, gdzie występują znaczne siły ścinające. Ich głównym zadaniem jest spięcie przekroju konstrukcji, zapobieganie rozwarstwianiu się betonu i przenoszenie sił ścinających. W narożnikach, gdzie naprężenia są szczególnie intensywne, często konieczne jest zastosowanie gęstszego rozmieszczenia strzemion. Prawidłowe zagęszczenie strzemion zapewnia integralność przekroju i zapobiega jego zniszczeniu, co jest niezwykle ważne dla ogólnego bezpieczeństwa konstrukcji.
Najczęstsze błędy przy zbrojeniu narożników i jak ich unikać praktyczna checklista
Mimo jasno określonych zasad, błędy przy zbrojeniu narożników zdarzają się stosunkowo często. Świadomość tych pułapek jest pierwszym krokiem do ich uniknięcia. Oto lista najczęściej popełnianych błędów wraz ze wskazówkami, jak ich się wystrzegać:
- Błąd #1: Zbyt krótki zakład lub nieprawidłowe zakotwienie prętów.
Wyjaśnienie: Niedotrzymanie wymaganej długości zakładu lub nieprawidłowe wyprofilowanie końca pręta znacząco obniża wytrzymałość połączenia. Siły nie mogą być efektywnie przeniesione między prętami.
Jak unikać: Zawsze dokładnie obliczaj wymaganą długość zakładu zgodnie z normą (np. 40-60 φ) i upewnij się, że pręty są odpowiednio ułożone i związane. W przypadku zakotwienia, stosuj zalecane przez projektanta kształty końcówek prętów.
- Błąd #2: Brak ciągłości zbrojenia głównego i pomijanie prętów dozbrajających.
Wyjaśnienie: Pominięcie dodatkowych prętów w kształcie litery L lub U w narożnikach oznacza brak efektywnego przenoszenia sił rozciągających "po łuku". Konstrukcja traci swoją integralność w krytycznym punkcie.
Jak unikać: Zawsze stosuj pręty odgięte lub kształtki L/U zgodnie z projektem. Zapewnij, że zbrojenie główne jest ciągłe i odpowiednio połączone w narożnikach.
- Błąd #3: Niewłaściwe umiejscowienie prętów w przekroju (zbyt blisko krawędzi lub osi).
Wyjaśnienie: Pręty umieszczone zbyt blisko zewnętrznej krawędzi betonu mogą spowodować łuszczenie się betonu pod wpływem obciążeń. Pręty zbyt blisko osi mogą nie efektywnie przenosić naprężenia.
Jak unikać: Zawsze przestrzegaj wymagań projektowych dotyczących rozmieszczenia prętów w przekroju. Upewnij się, że zachowana jest odpowiednia otulina betonowa.
- Błąd #4: Niedostateczna lub brak otuliny betonowej.
Wyjaśnienie: Zbyt mała warstwa betonu chroniącego zbrojenie prowadzi do szybkiej korozji stali, osłabienia przyczepności i w konsekwencji do degradacji całej konstrukcji.
Jak unikać: Stosuj przekładki dystansujące, które zapewnią wymaganą grubość otuliny. Zawsze sprawdzaj, czy otulina jest odpowiednia, zwłaszcza w miejscach narażonych na działanie wilgoci i agresywnych czynników.
Prawidłowo wykonany narożnik inwestycja w solidną i bezpieczną konstrukcję na lata
Podsumowując, staranne i zgodne z zasadami sztuki budowlanej wykonanie zbrojenia w narożnikach to nie tylko kwestia estetyki, ale przede wszystkim fundamentalna inwestycja w bezpieczeństwo i długowieczność całej konstrukcji. Każdy, nawet najmniejszy detal, ma znaczenie. Dbałość o prawidłowe połączenia, odpowiednie zakotwienie, właściwą otulinę i zagęszczenie strzemion przekłada się na solidność i niezawodność budynku przez wiele lat. Pamiętajmy, że budujemy nie tylko na chwilę, ale dla przyszłych pokoleń.
